STICKLEDD - Схемы

Схемы

Секция:

NRF24L01 схема

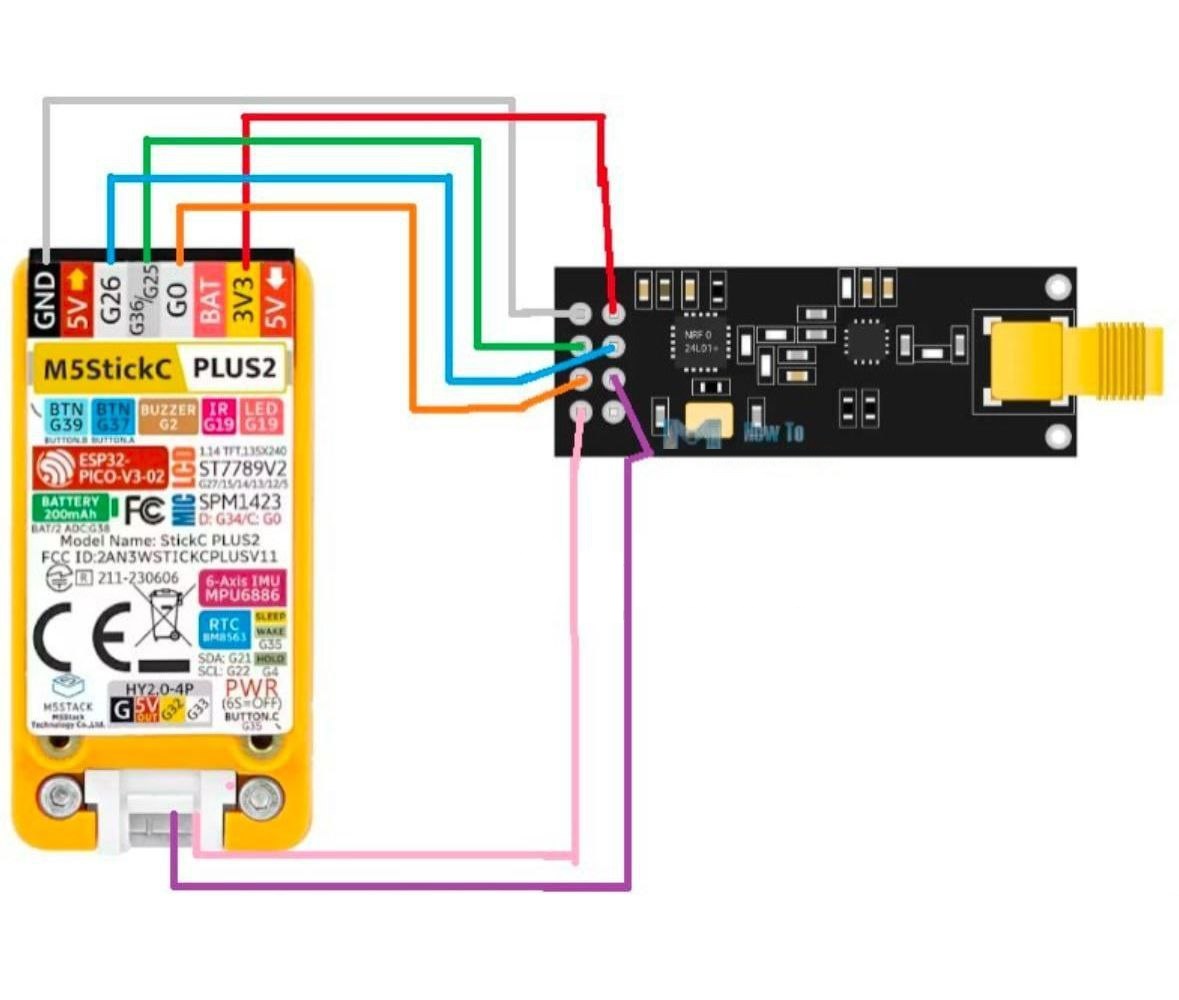

NRF24L01 → M5StickPlus2

Как подключить NRF24L01 к M5StickPlus2

IR → M5StickCPlus2

Как подключить IR к M5StickCPlus2

CC1101

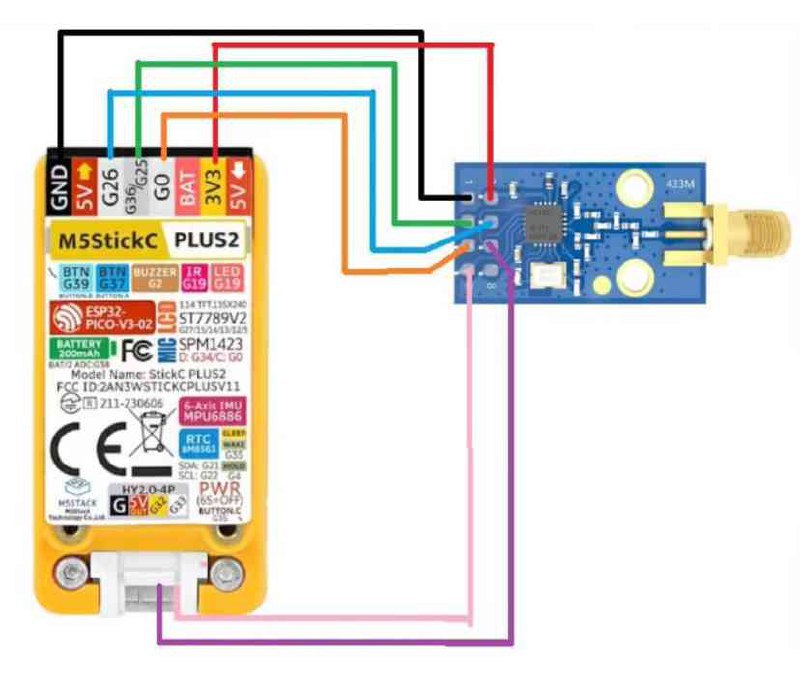

CC1101 → M5StickCPlus2

Как подключить CC1101 к M5StickCPlus2

IR Receiver

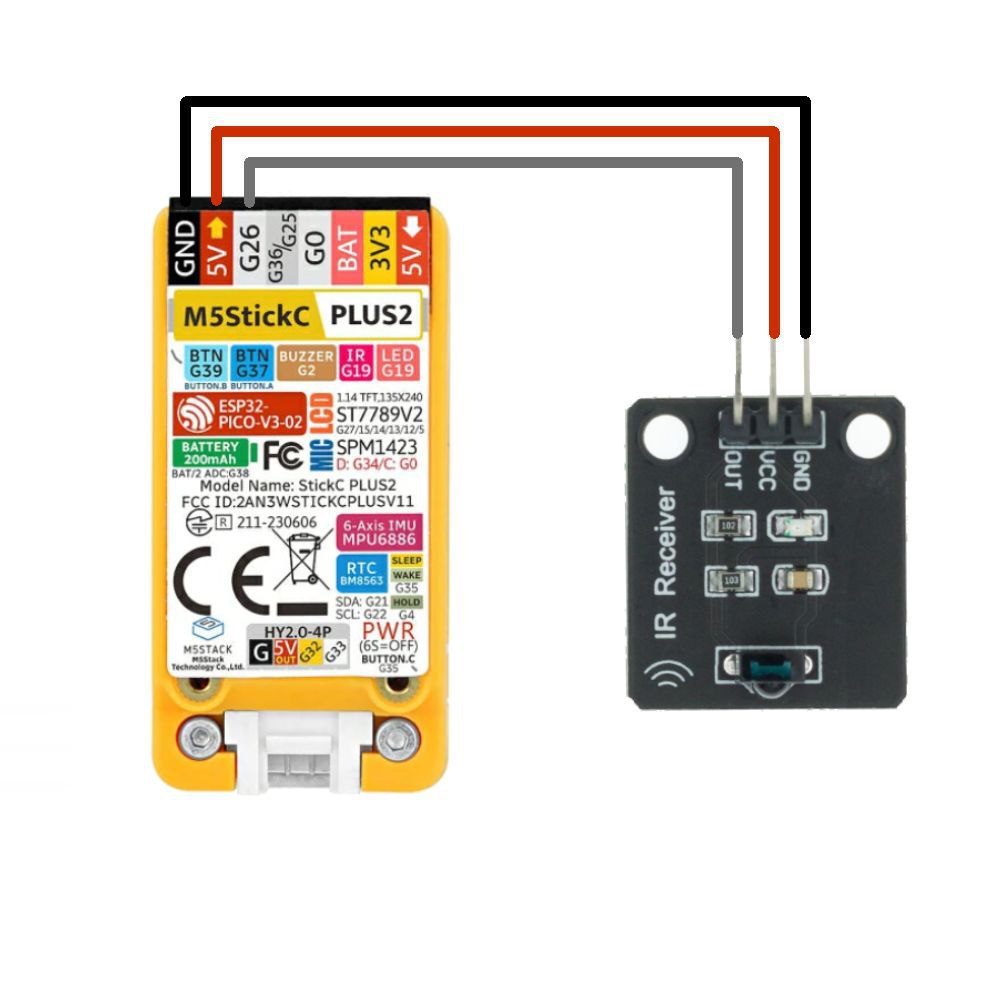

IR Receiver → M5StickCPlus2

Как подключить IR Receiver к M5StickCPlus2

IR Transmitter

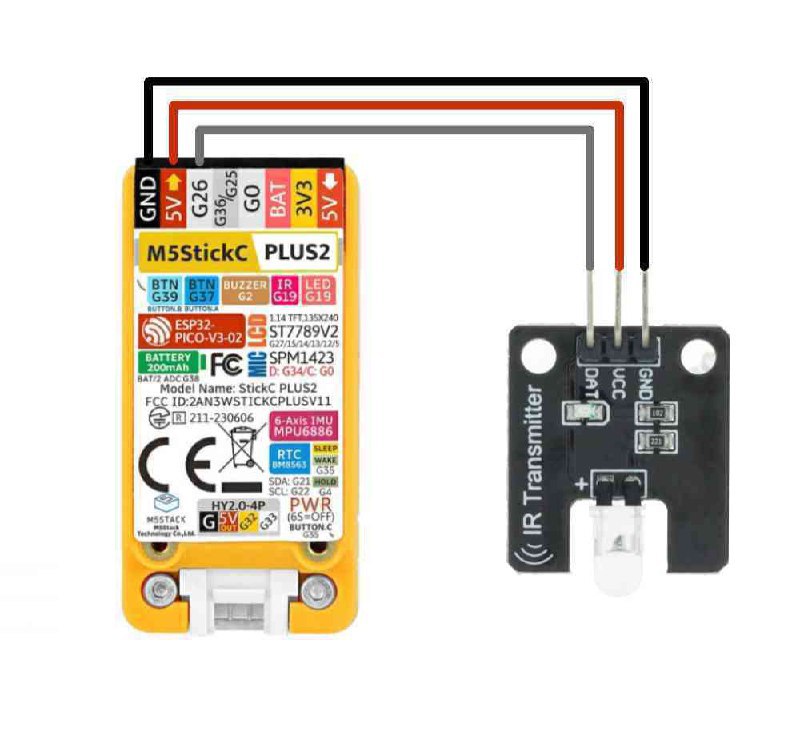

IR Transmitter → M5StickCPlus2

Как подключить IR Transmitter к M5StickCPlus2

PN532 SPI

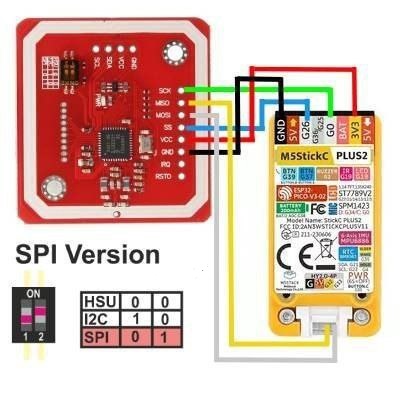

PN532 SPI → M5StickCPlus2

Как подключить PN532 по SPI к M5StickCPlus2

PN532 I2C

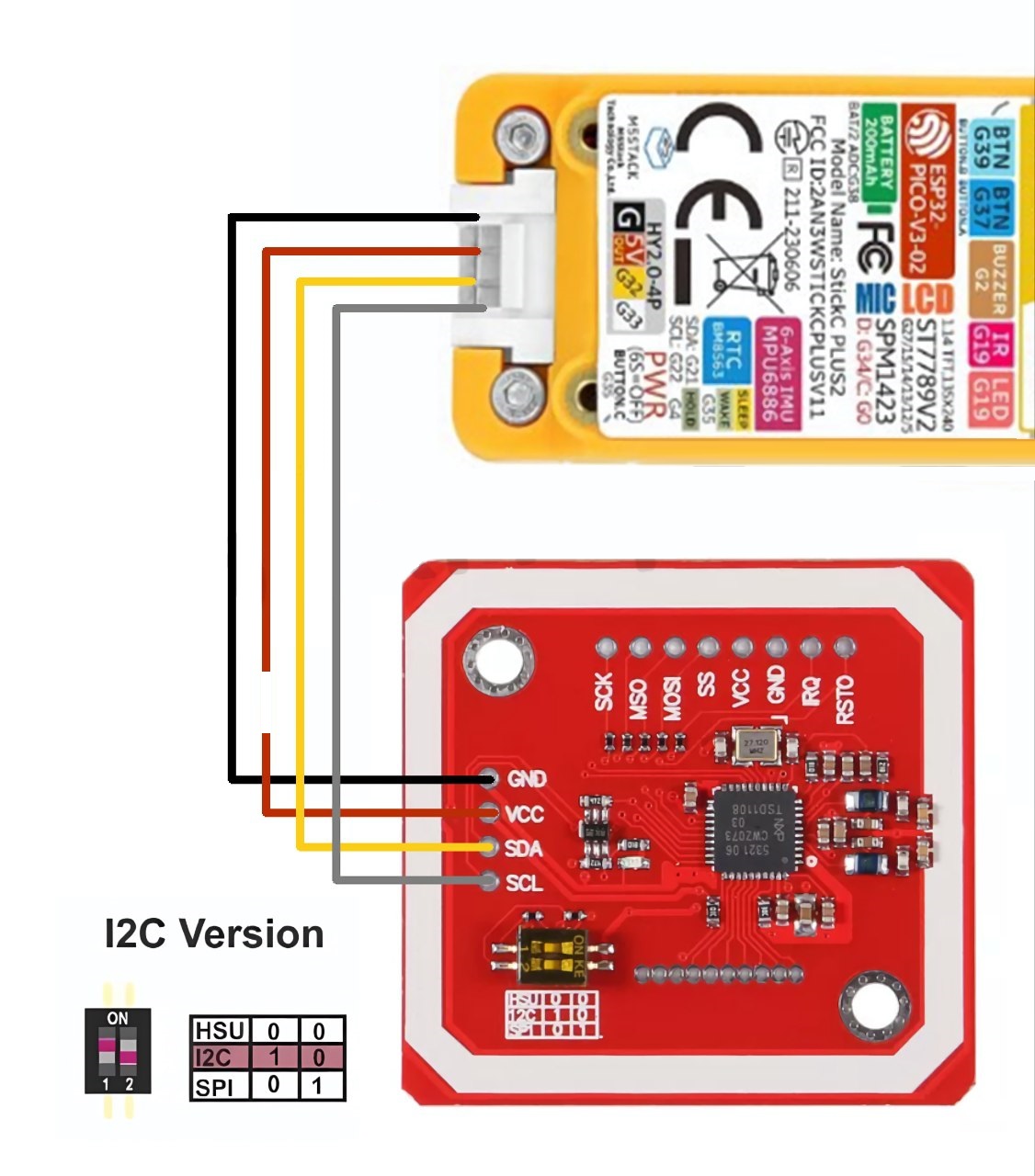

PN532 I2C → M5StickCPlus2

Как подключить PN532 по I2C к M5StickCPlus2

T-Embed Example

Example T-Embed

Example T-Embed

NRF24 схема для T-Embed

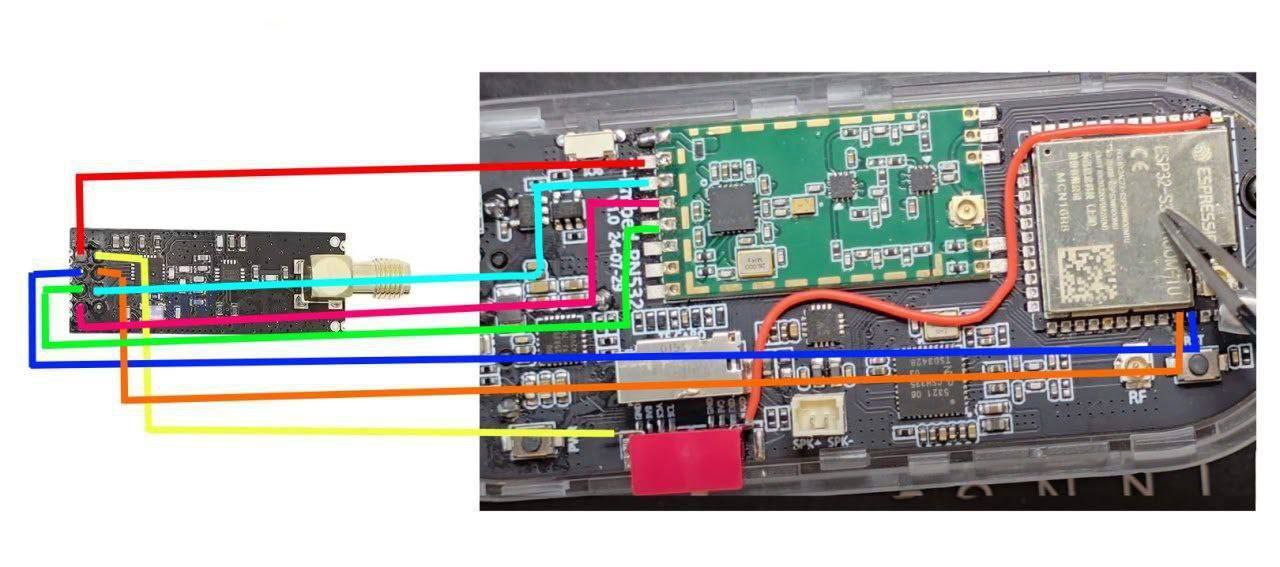

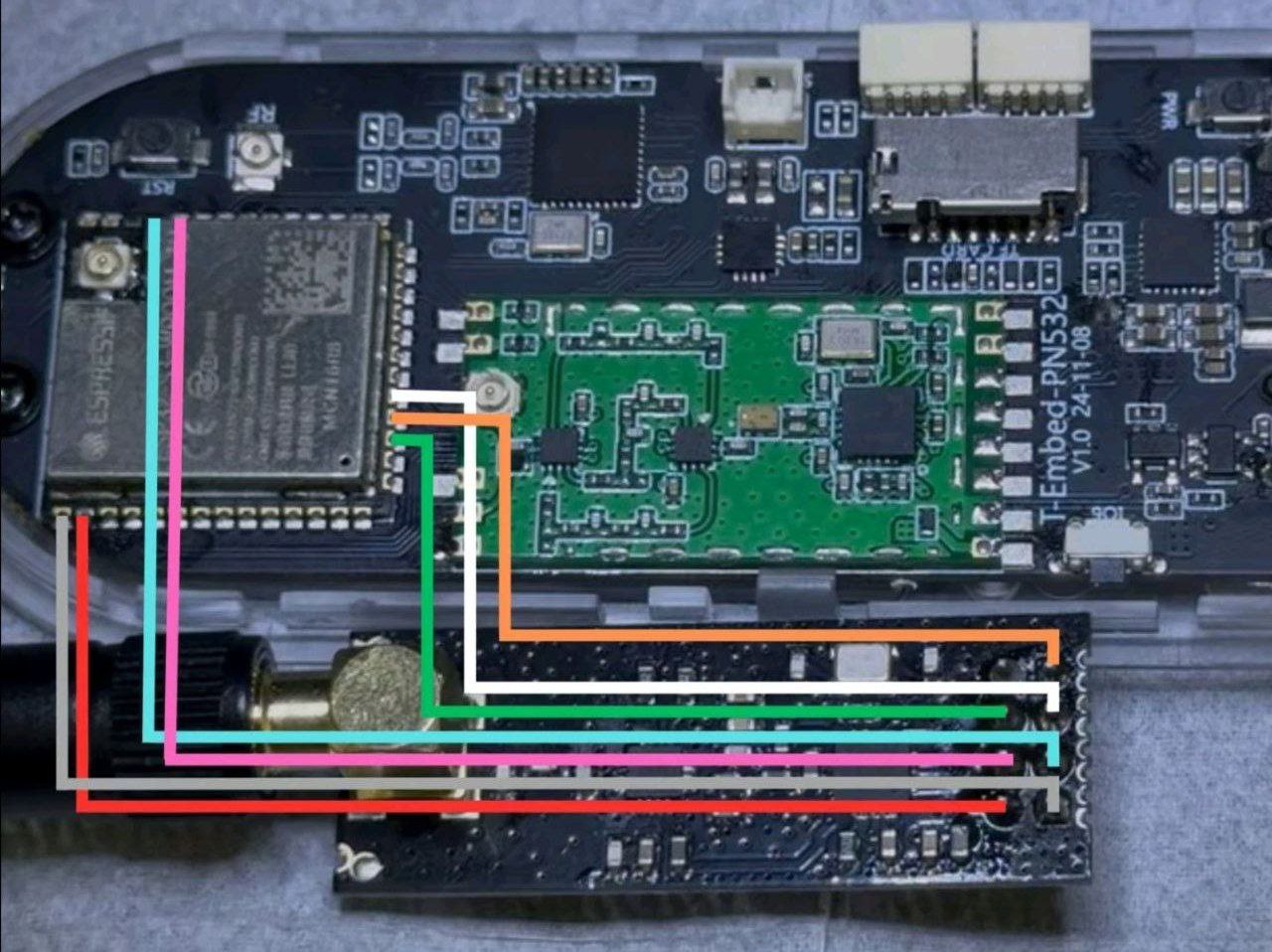

NRF24 → T-Embed

Как подключить NRF24 к T-Embed

NRF24 2 схема для T-Embed

NRF24 2 → T-Embed

Как подключить NRF24 2 к T-Embed

IR Transmitter схема для T-Embed

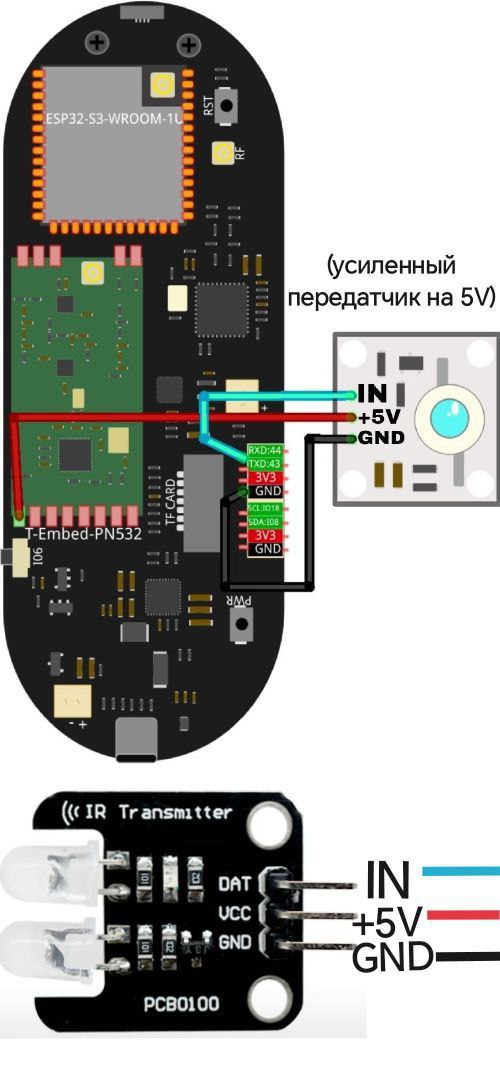

IR Transmitter → T-Embed

Как подключить IR Transmitter к T-Embed

СН9329 (USB)

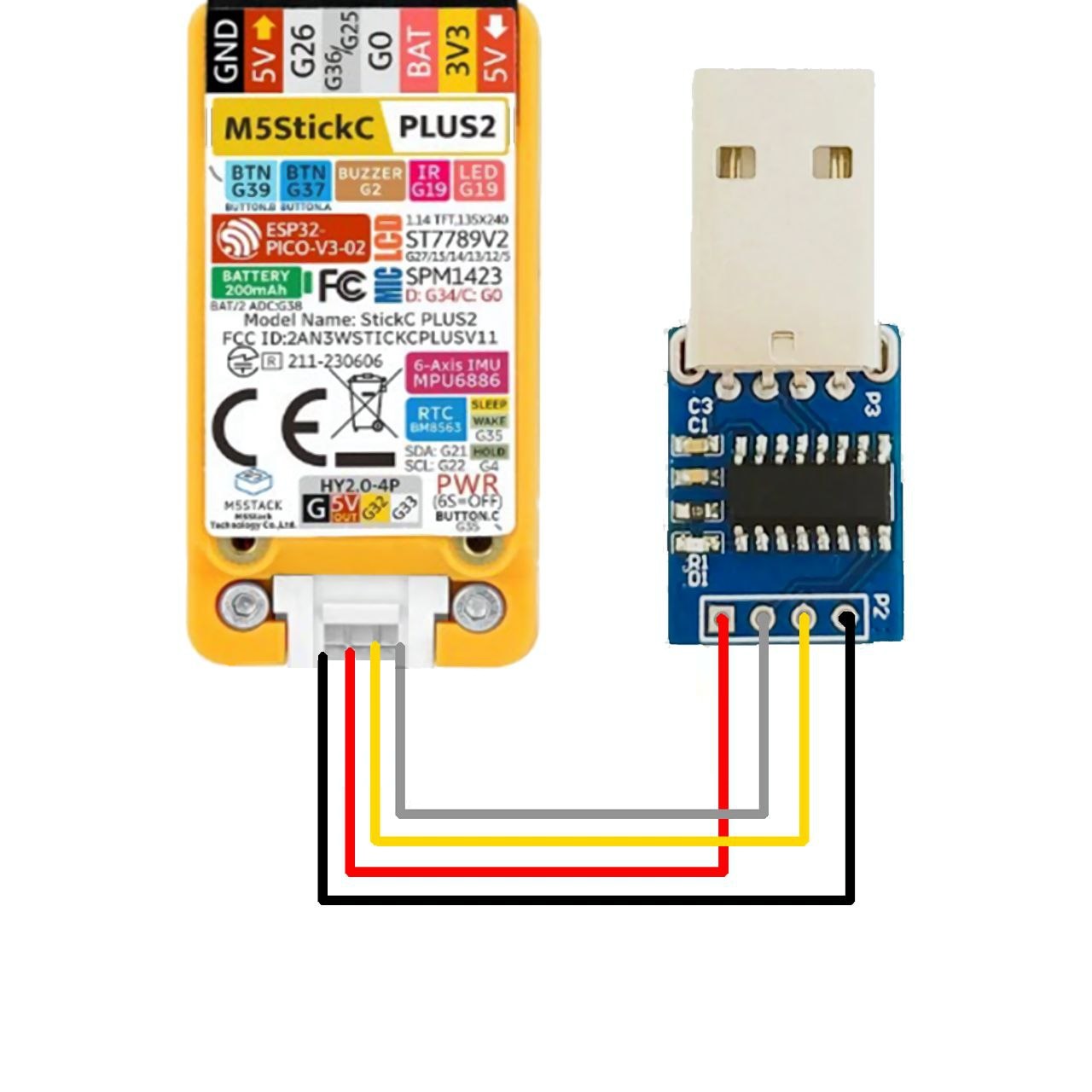

СН9329 (USB) → M5StickCPlus2

Как подключить СН9329 (USB) к M5StickCPlus2

Micro SD

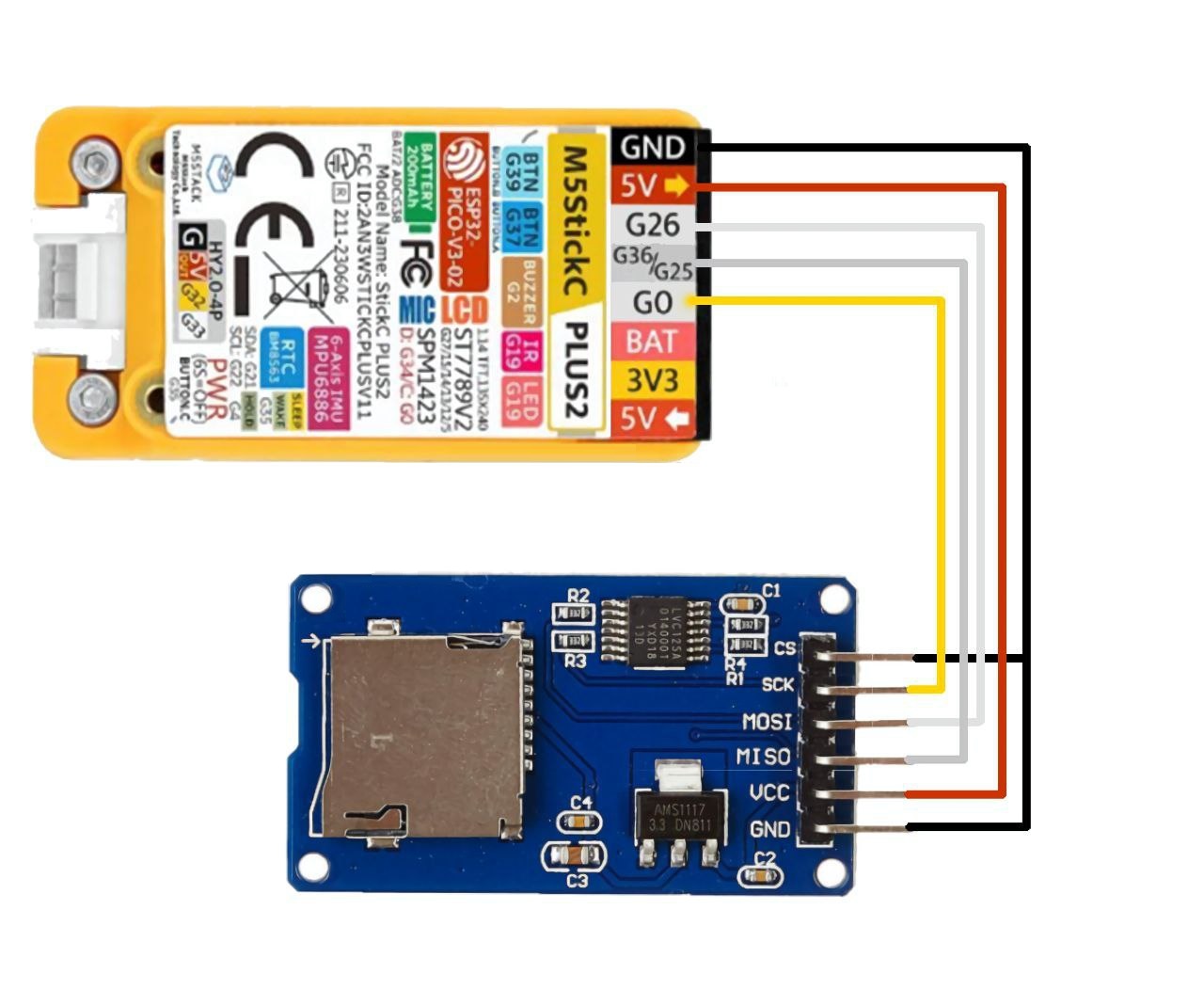

Micro SD → M5StickCPlus2

Как подключить Micro SD к M5StickCPlus2

Micro SD 2

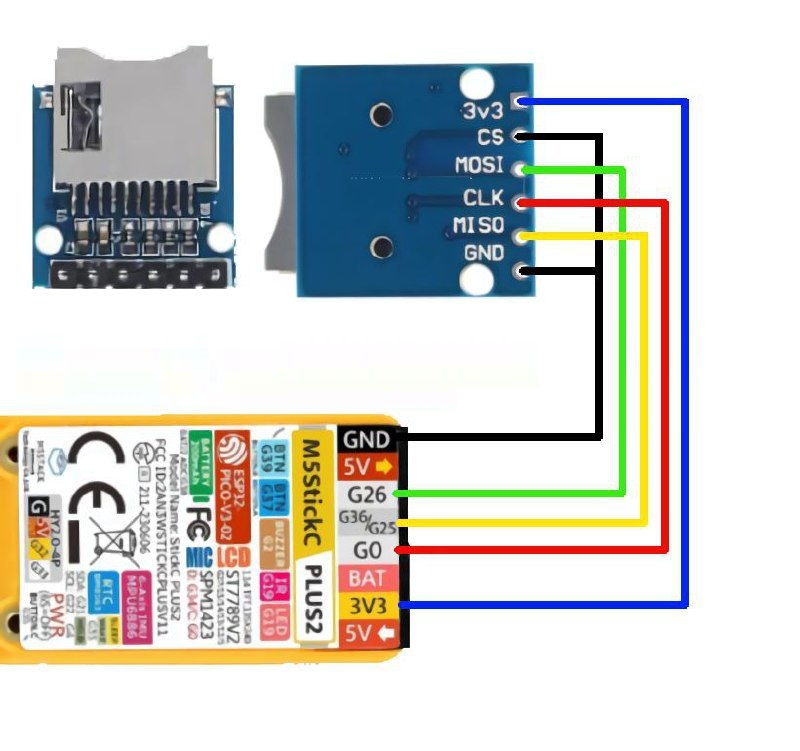

Micro SD 2 → M5StickCPlus2

Как подключить Micro SD 2 к M5StickCPlus2

Si4713 (FM)

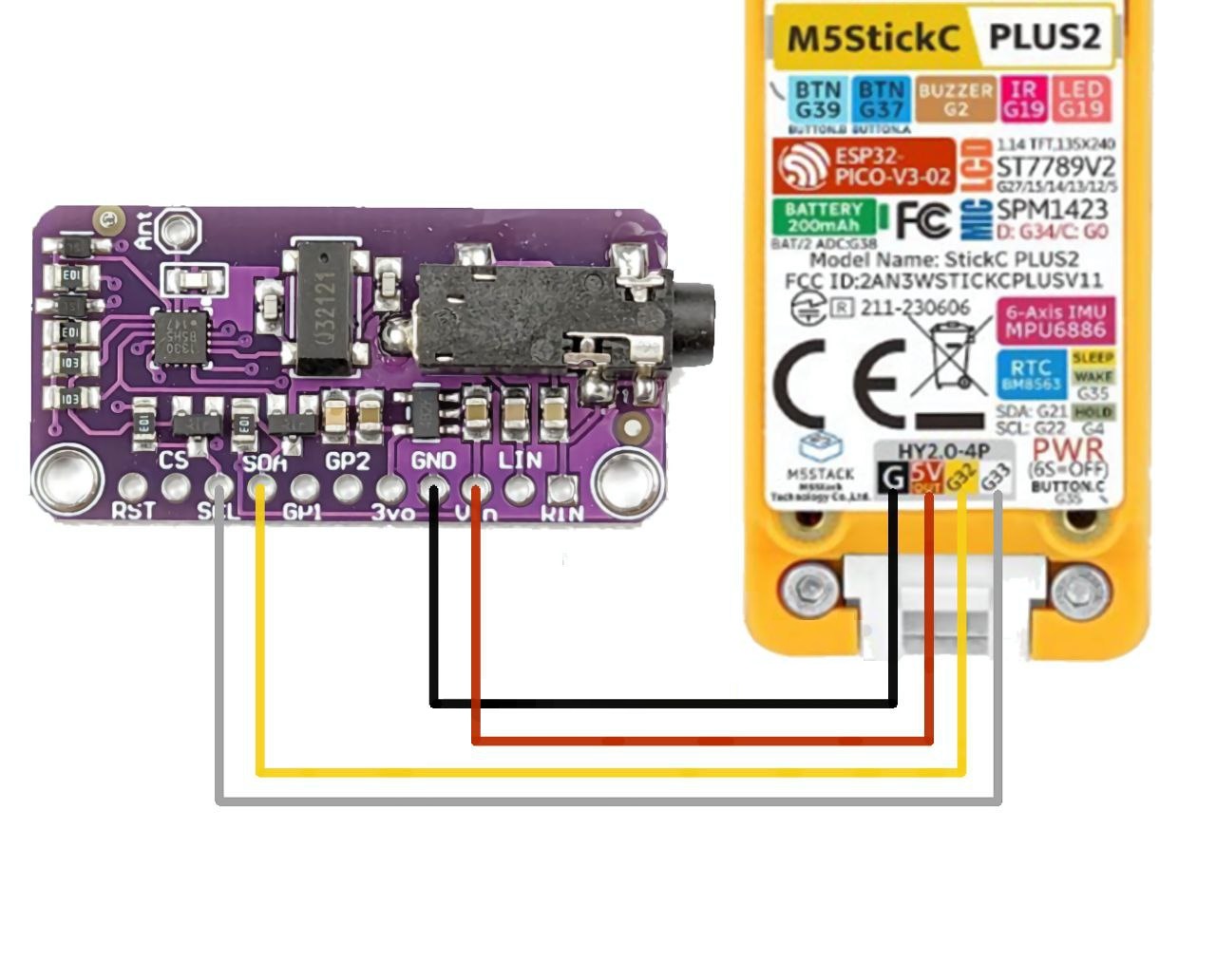

Si4713 (FM) → M5StickCPlus2

Как подключить Si4713 (FM) к M5StickCPlus2
